Qualitative Inkrementalgeber & Winkelsensoren Unsere Produkte
In nahezu allen Industriezweigen werden Inkrementaldrehgeber zur Messdatenerfassung rotatorischer Bewegungen eingesetzt. Die elektromechanische Vorrichtung der optischen Drehgeber ist darauf ausgelegt Änderungen im Bezug auf eine Referenzposition zu deuten und erfasst Winkel, Wegstrecke, Geschwindigkeit, Beschleunigung oder Drehrichtung durch das Zählen von Impulsen mit Hilfe einer optoelektronischen Abtasteinheit.
Die Weiterleitung der Drehmomente und die Lagerung der rotierenden Elemente erfolgt über eine integrierte Welle. Je nach Anforderung bieten wir Inkrementaldrehgeber mit Vollwelle, Hohlwelle oder Steckwelle in Standard- oder Sonderausführungen.
Allgemeine Beschreibung für inkrementale Drehgeber
Produktausführung zu den Inkrementaldrehgebern
Allgemeine Beschreibung für inkrementale Drehgeber
PDF zum herunterladen:
Inkrementaldrehgeber mit Vollwelle
In Standardausführung
Produktausführung zu den Inkrementaldrehgebern
Inkrementaldrehgeber Serie AWI 40
Inkrementaldrehgeber Serie AWI 58
Inkrementaldrehgeber Serie AWI 58 H
Inkrementaldrehgeber Serie PR 90
Handbuch für Serie PR90/PR90H programmierbarer inkrementaler Drehgeber
Software für Serie PR90/PR90H programmierbarer inkrementaler Drehgeber
Inkrementaldrehgeber Serie PMS
Handbuch für Serie PMS programmierbarer inkrementaler Drehgeber
Handbuch für Serie PMS Software programmierbarer inkrementaler Drehgeber
Software (Windows) für Serie PMS programmierbarer inkrementaler Drehgeber
Software (Android) für Serie PMS programmierbarer inkrementaler Drehgeber
Inkrementaldrehgeber Serie AWI 90
Inkrementaldrehgeber Serie AWI 90 Redundant
Inkrementaldrehgeber Serie PH 05
Inkrementaldrehgeber Serie PA 02

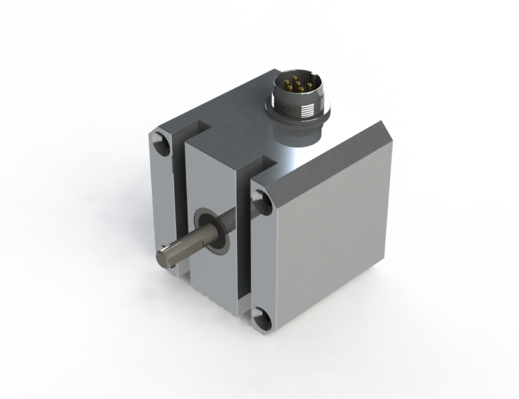

Serie 20
- Inkrementaler Drehgeber
- 6mm Vollwelle
- Quadratisches Gehäuse, kleine Bauform und normale Schutzart
- Maximal 1.024 Impulse / Umdrehung
- Für einfache industrielle Anforderungen
PDF zum herunterladen:
Serie AWI 40
- Inkrementaler Miniatur-Drehgeber
- 6mm Vollwelle
- Gehäusedurchmesser 40mm, kleine Bauform und hohe Schutzart
- Maximal 1.024 Impulse / Umdrehung
- Für einfache industrielle Anforderungen
- Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
PDF zum herunterladen:

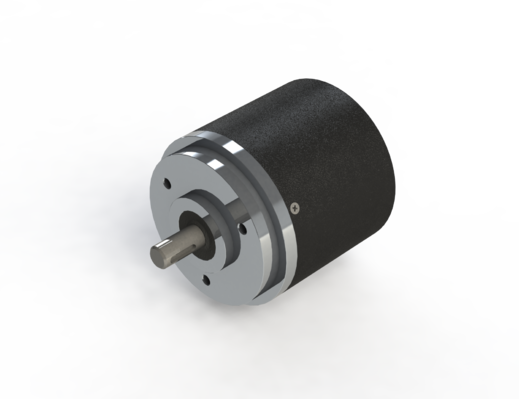

Serie AWI 58
- Inkrementaler Drehgeber
- 6-12mm Vollwelle
- Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart bis IP67
- Maximal 5.000 Impulse / Umdrehung
- Für höchste industrielle Anforderungen
- Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
PDF zum herunterladen:
Serie AWI 58 H
- Inkrementaler Drehgeber
- 6-12mm Vollwelle
- Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart bis IP67
- Maximal 10.000 Impulse / Umdrehung
- Für höchste industrielle Anforderungen
- Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
PDF zum herunterladen:
Serie PR 90
- Inkrementaler Drehgeber, programmierbar
- 6 oder 10mm Vollwelle
- Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
- Maximal 65.536 Impulse / Umdrehung programmierbar
- Für höchste industrielle Anforderungen
- Programmierung über Micro USB
PDF zum herunterladen:
ZIP zum herunterladen:

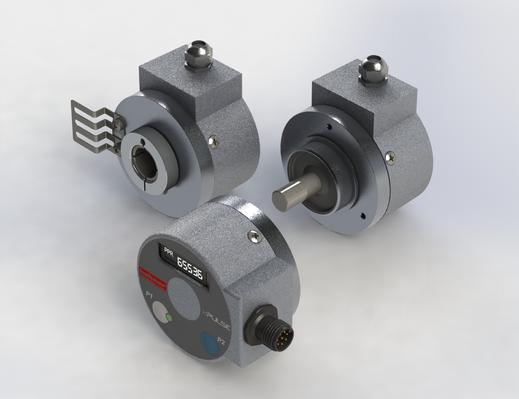

Serie PMS
- Inkrementaler Drehgeber, programmierbar
- 6-12mm Vollwelle
- Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
- Maximal 65.536 Impulse / Umdrehung programmierbar
- Für höchste industrielle Anforderungen
- Programmierung über Micro USB, Bluetooth oder manuell über zwei Taster
PDF zum herunterladen:
ZIP zum herunterladen:
Serie AWI 90
- Inkrementaler Drehgeber
- 12mm Vollwelle
- Gehäusedurchmesser 90mm, robuste Bauform und hohe Schutzart
- Maximal 5.000 Impulse / Umdrehung
- Für höchste industrielle Anforderungen
- Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
PDF zum herunterladen:
Serie AWI 90 Redundant
- Inkrementaler Drehgeber
- 12mm Vollwelle
- Gehäusedurchmesser 90mm, robuste Bauform und hohe Schutzart
- Maximal 5.000 Impulse / Umdrehung
- Für höchste industrielle Anforderungen
- Redundante Ausführung (zwei komplett voneinander getrennte, optische und elektrische Systeme in einem Gehäuse)
- Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
PDF zum herunterladen:
Serie PH 05
- Inkrementaler Drehgeber
- 12mm Vollwelle
- Gehäusedurchmesser 90mm, robuste Bauform und hohe Schutzart
- Maximal 5.000 Impulse / Umdrehung
- Für höchste industrielle Anforderungen
PDF zum herunterladen:
Serie PA 02
- Inkrementaler Drehgeber
- 12mm Vollwelle
- Gehäusedurchmesser 102mm, extrem robuste Bauform und hohe Schutzart
- Maximal 5.000 Impulse / Umdrehung
- Für höchste industrielle Anforderungen
- Geringes Drehmoment
PDF zum herunterladen:
In Sonderausführung
Inkrementaldrehgeber Serie 27
Inkrementaldrehgeber Serie 21
Inkrementaldrehgeber Serie 24
Inkrementaldrehgeber Serie 28
Inkrementaldrehgeber Serie 20
Inkrementaldrehgeber Serie 29
Inkrementaldrehgeber Serie H
Inkrementaldrehgeber Serie H INOX
Inkrementaldrehgeber Serie HC
Inkrementaldrehgeber Serie 66 - 1XP8001-1 / 1024
Inkrementaldrehgeber Serie 66 - 1XP8001-2 / 1024
Inkrementaldrehgeber Serie TR

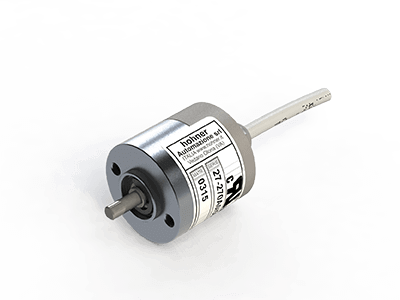

Serie 27
- Inkrementaler Miniatur-Drehgeber
- 4, 5 oder 6mm Vollwelle
- Gehäusedurchmesser 30mm, kleine Bauform und normale Schutzart
- Maximal 1.000 Impulse / Umdrehung
- Für einfache industrielle Anforderungen
PDF zum herunterladen:
Serie 21
- Inkrementaler Miniatur-Drehgeber
- 6mm Vollwelle
- Gehäusedurchmesser 40mm, kleine Bauform und hohe Schutzart
- Maximal 1.250 Impulse / Umdrehung
- Für einfache industrielle Anforderungen
PDF zum herunterladen:

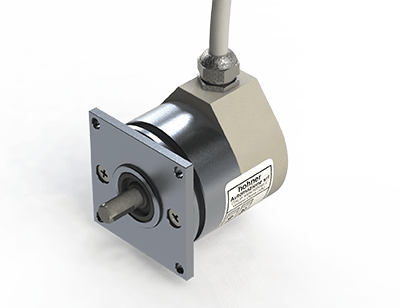

Serie 24
- Inkrementaler Miniatur-Drehgeber
- 6mm Vollwelle und Quadratflansch
- Gehäusedurchmesser 40mm, kleine Bauform und hohe Schutzart
- Maximal 5.000 Impulse / Umdrehung
- Für einfache industrielle Anforderungen
PDF zum herunterladen:
Serie 28
- Inkrementaler Miniatur-Drehgeber
- 6mm Vollwelle
- Gehäusedurchmesser 40mm, kleine Bauform und hohe Schutzart
- Maximal 5.000 Impulse / Umdrehung
- Für einfache industrielle Anforderungen
PDF zum herunterladen:
Serie 20
- Inkrementaler Miniatur-Drehgeber
- 6-10mm Vollwelle und Befestigungskupplung
- Gehäusedurchmesser 46,5mm, kleine Bauform und hohe Schutzart
- Maximal 5.000 Impulse / Umdrehung
- Für einfach industrielle Anforderungen
PDF zum herunterladen:
Serie 29
- Inkrementaler Miniatur-Drehgeber
- 6-10mm Vollwelle und Befestigungskupplung
- Gehäusedurchmesser 48mm, kleine Bauform und hohe Schutzart
- Maximal 5.000 Impulse / Umdrehung
- Für einfach industrielle Anforderungen
PDF zum herunterladen:
Serie H
- Inkrementaler Drehgeber
- 6-12mm Vollwelle
- Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart bis IP69K
- Maximal 90.000 Impulse / Umdrehung
- Für höchste industrielle Anforderungen
- Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
PDF zum herunterladen:
Serie H INOX
- Inkrementaler Drehgeber
- 6-12mm Vollwelle
- Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart bis IP65
- Maximal 90.000 Impulse / Umdrehung
- Für höchste industrielle Anforderungen
- Edelstahlausführung
PDF zum herunterladen:
Serie HC
- Inkrementaler Drehgeber
- 6-12mm Vollwelle und Befestigungskupplung
- Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
- Maximal 90.000 Impulse / Umdrehung
- Für höchste industrielle Anforderungen
PDF zum herunterladen:

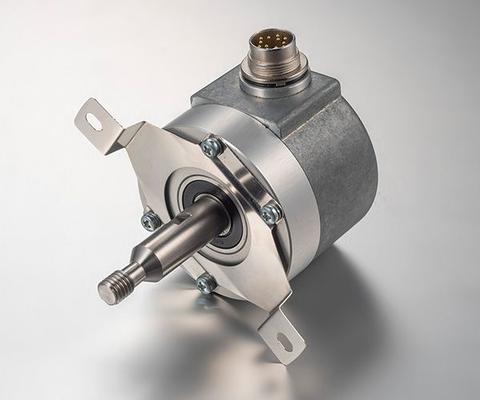

Serie 66 - 1XP8001-1 / 1024
- Inkrementaler Drehgeber
- Gewinde-Vollwelle M8 und Drehmomentstütze
- Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
- Maximal 10.000 Impulse / Umdrehung
- Für höchste industrielle Anforderungen
- 100% Alternative für SIEMENS Drehgeber 1XP8001-1 / 1024
- 1:1 austauschbar (mechanisch - elektronisch - PIN-kompatibel)
PDF zum herunterladen:
Serie 66 - 1XP8001-2 / 1024
- Inkrementaler Drehgeber
- Gewinde-Vollwelle M8 und Drehmomentstütze
- Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
- Maximal 10.000 Impulse / Umdrehung
- Für höchste industrielle Anforderungen
- 100% Alternative für SIEMENS Drehgeber 1XP8001-2 / 1024
- 1:1 austauschbar (mechanisch - elektronisch - PIN-kompatibel)
PDF zum herunterladen:
Serie TR
- Inkrementaler Drehgeber
- 10, 11 oder 12mm Vollwelle
- Gehäusedurchmesser 90mm, robuste Bauform und hohe Schutzart
- Maximal 90.000 Impulse / Umdrehung
- Für höchste industrielle Anforderungen
- Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
PDF zum herunterladen:
Inkrementaldrehgeber mit Hohl- oder Steckwelle
In Standardausführung
Inkrementaldrehgeber Serie HWI 40
Inkrementaldrehgeber Serie HWI 58
Inkrementaldrehgeber Serie SWI 58
Inkrementaldrehgeber Serie PR 90 H
Handbuch für Serie PR90/PR90H programmierbarer inkrementaler Drehgeber
Software für Serie PR90/PR90H programmierbarer inkrementaler Drehgeber
Inkrementaldrehgeber Serie PMS - PDF herunterladen
Handbuch für Serie PMS programmierbarer inkrementaler Drehgeber
Handbuch für Serie PMS Software programmierbarer inkrementaler Drehgeber
Software (Windows) für Serie PMS programmierbarer inkrementaler Drehgeber
Software (Android) für Serie PMS programmierbarer inkrementaler Drehgeber
Inkrementaldrehgeber Serie HWI 80
Drehmomentstützen für Inkrementaldrehgeber HWI 80
Inkrementaldrehgeber Serie HWI 103
Drehmomentstützen für Inkrementaldrehgeber HWI 103
Inkrementaldrehgeber Serie MIG Basic
Inkrementaldrehgeber Serie MIG Nova+
Serie HWI 40
- Inkrementaler Miniatur-Drehgeber
- 6 oder 8mm Hohlwelle
- Gehäusedurchmesser 40mm, flache Bauform und normale Schutzart
- Maximal 1.024 Impulse / Umdrehung
- Für einfache industrielle Anwendungen
- Direkte Montage auf vorhandenen Wellen
PDF zum herunterladen:
Serie HWI 58
- Inkrementaler Drehgeber
- 6-15mm Hohlwelle
- Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
- Maximal 5.000 Impulse / Umdrehung
- Für höchste industrielle Anforderungen
- Direkte Montage auf vorhandenen Wellen
PDF zum herunterladen:
Serie SWI 58
- Inkrementaler Drehgeber
- 6-15mm Steckwelle
- Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart bis IP67
- Maximal 5.000 Impulse / Umdrehung
- Für höchste industrielle Anforderungen
- Direkte Montage auf vorhandenen Wellen
PDF zum herunterladen:
Serie PR 90 H
- Inkrementaler Drehgeber, programmierbar
- 10, 12 oder 14mm Hohlwelle
- Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
- Maximal 65.536 Impulse / Umdrehung programmierbar
- Für höchste industrielle Anforderungen
- Programmierung über Micro USB
PDF zum herunterladen:
ZIP zum herunterladen:

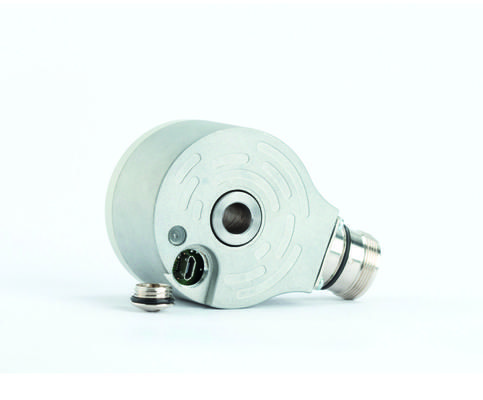

Serie PMS
- Inkrementaler Drehgeber, programmierbar
- 8-15mm Hohlwelle
- Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
- Maximal 65.536 Impulse / Umdrehung programmierbar
- Für höchste industrielle Anforderungen
- Programmierung über Micro USB, Bluetooth oder manuell über zwei Taster
PDF zum herunterladen:
ZIP zum herunterladen:
Serie HWI 80
- Inkrementaler Drehgeber
- 6-12mm Hohlwelle
- Gehäusedurchmesser 80mm, flache Bauform und hohe Schutzart
- Maximal 5.000 Impulse / Umdrehung
- Direkte Montage auf vorhandenen Wellen
- Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
PDF zum herunterladen:
Serie HWI 103
- Inkrementaler Drehgeber
- 10-25,4mm Hohlwelle
- Gehäusedurchmesser 103mm, flache Bauform und hohe Schutzart
- Maximal 5.000 Impulse / Umdrehung
- Direkte Montage auf vorhandenen Wellen
- Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
PDF zum herunterladen:

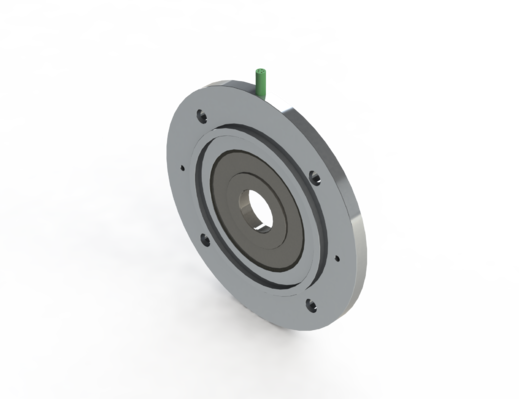

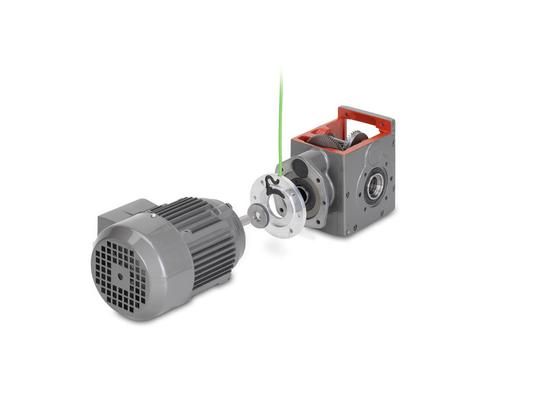

Serie MIG Basic
- Inkrementaler Drehgeber, magnetisch
- Verschiedene Baugrößen, genormt für Motorbaugrößen nach IEC
- Elektronik im Flansch integriert und geschützt
- Maximal 64 Impulse / Umdrehung
- Keine offenen elektronischen Bauteile
- Schutzart Standard IP 55, je nach Abdichtung bis IP 66
- Geschützt und platzsparend zwischen Motor- und Maschinenflansch- bzw. Getriebeflansch montiert
- Flanschbreite ab 7mm lieferbar
- Betriebsdrehzahl bis 6.000 min-1
- Elastomer gebundener Magnetring
- In Aluminium und Edelstahl lieferbar
- Hersteller BEGE
PDF zum herunterladen:
Serie MIG Nova+
- Inkrementaler Drehgeber, magnetisch
- Verschiedene Baugrößen, genormt für Motorbaugrößen nach IEC
- Elektronik im Flansch integriert und geschützt
- Maximal 2048 Impulse / Umdrehung
- Keine offenen elektronischen Bauteile
- Schutzart Standard IP 55, je nach Abdichtung bis IP 66
- Geschützt und platzsparend zwischen Motor- und Maschinenflansch- bzw. Getriebeflansch montiert
- Flanschbreite ab 7mm lieferbar
- Betriebsdrehzahl bis 6.000 min-1
- Elastomer gebundener Magnetring
- In Aluminium und Edelstahl lieferbar
- Hersteller BEGE
PDF zum herunterladen:
In Sonderausführung
Inkrementaldrehgeber Serie 25
Inkrementaldrehgeber Serie PEH
Inkrementaldrehgeber Serie PT
Inkrementaldrehgeber Serie BS
Inkrementaldrehgeber Serie BSP & BSC
Inkrementaldrehgeber Serie PR
Inkrementaldrehgeber Serie PL
Inkrementaldrehgeber Serie PM
Inkrementaldrehgeber Serie PK
Serie 25
- Inkrementaler Drehgeber
- 5-10mm Steckwelle
- Gehäusedurchmesser 40mm, kleine Bauform und normale Schutzart
- Maximal 3.600 Impulse / Umdrehung
- Direkte Montage auf vorhandenen Wellen
PDF zum herunterladen:
Serie PEH
- Inkrementaler Drehgeber
- 6 oder 8mm Hohlwelle im Kunststoffgehäuse
- Gehäusedurchmesser 48mm, flache Bauform und normale Schutzart
- Maximal 2.048 Impulse / Umdrehung
- Direkte Montage auf vorhandenen Wellen
PDF zum herunterladen:
Serie PT
- Inkrementaler Drehgeber
- 6 oder 8mm Hohlwelle
- Gehäusedurchmesser 50mm, flache Bauform und normale Schutzart
- Maximal 500 Impulse / Umdrehung
- Direkte Montage auf vorhandenen Wellen
PDF zum herunterladen:
Serie BS
- Inkrementaler Drehgeber
- 7-15mm Steckwelle
- Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
- Maximal 10.000 Impulse / Umdrehung
- Kompakte Bauform für höchste industrielle Anforderungen
- Direkte Montage auf vorhandenen Wellen
PDF zum herunterladen:
Serie BSP & BSC
- Inkrementaler Drehgeber
- 8-15mm Hohl- oder Steckwelle
- Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
- Maximal 90.000 Impulse / Umdrehung
- Für höchste industrielle Anforderungen
- Direkte Montage auf vorhandenen Wellen
PDF zum herunterladen:
Serie PR
- Inkrementaler Drehgeber
- 6-14mm Hohlwelle
- Gehäusedurchmesser ca. 70mm, flache Bauform und hohe Schutzart
- Maximal 5.000 Impulse / Umdrehung
- Direkte Montage auf vorhandenen Wellen
- Patentiertes selbstjustierendes System
PDF zum herunterladen:
Serie PL
- Inkrementaler Drehgeber
- 6-14mm Hohlwelle
- Gehäusedurchmesser 75mm, flache Bauform und hohe Schutzart
- Maximal 5.000 Impulse / Umdrehung
- Direkte Montage auf vorhandenen Wellen
- Patentiertes selbstjustierendes System
PDF zum herunterladen:
Serie PM
- Inkrementaler Drehgeber
- 15-30mm Hohlwelle
- Gehäusedurchmesser 88mm, flache Bauform und normale Schutzart
- Maximal 3.600 Impulse / Umdrehung
- Direkte Montage auf vorhandenen Wellen
- Patentiertes selbstjustierendes System
PDF zum herunterladen:

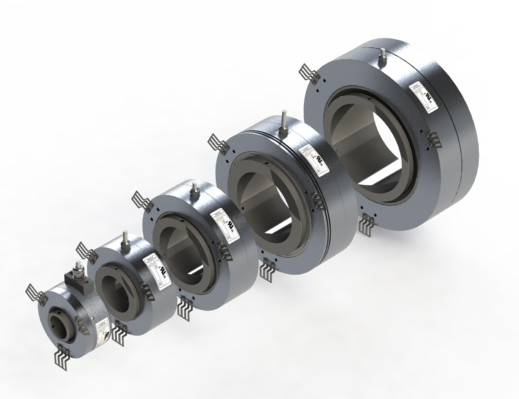

Serie PK
- Inkrementaler Drehgeber
- 15-150mm Hohlwelle
- Gehäusedurchmesser 80-250mm, flache Bauform und hohe Schutzart
- Maximal 5.000 Impulse / Umdrehung
- Direkte Montage auf vorhandenen Wellen
PDF zum herunterladen:
